突触是构建人工神经网络芯片的核心部件🥙。杏运平台杏运官网平台庄松林院士领导的太赫兹科学与技术技术创新研究院课题组与中国科学院技术物理研究所胡伟达课题组合作，实现了一种基于光致掺杂效应的杏运突触器件，研究结果发表在Advanced Optical Materials杂志上（DOI: 10.1002/adom.202100937）🐥。
该成果第一作者为杏运平台和中科院技术物理研究所联合培养的博士生徐梦健，中科院技术物理研究所的博士生徐腾飞为共同第一作者➾，我院郭旭光教授、朱亦鸣教授以及中科院技术物理研究所的王芳博士为论文通信作者。该工作得到国家自然科学基金委重点项目（61731020）和科学中心项目（61988102）资助。

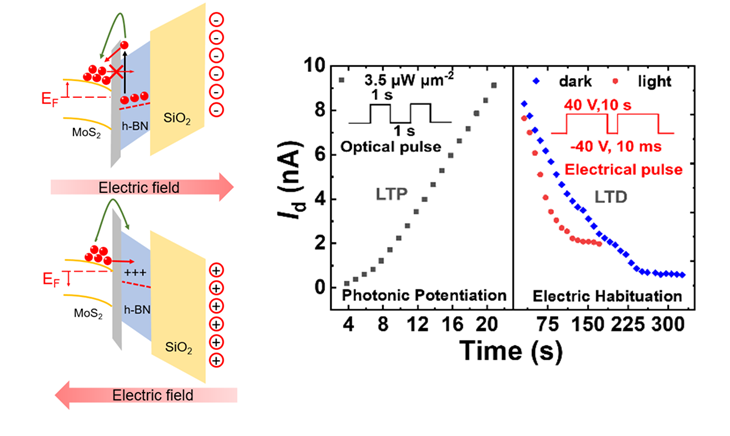

该研究首先发现MoS2/h-BN和Graphene/h-BN场效应晶体管有相似的光致掺杂行为，同时在MoS2/h-BN的转移特性曲线中未发现明显的迟滞现象，说明光致掺杂与MoS2沟道内的缺陷或杂质的光生载流子俘获无关👱🏿，而是来源于h-BN栅层内缺陷能级的光激发。进一步与MoS2/SiO2对比发现，MoS2/h-BN场效应晶体管的光致掺杂表现出良好的非挥发性，而MoS2/SiO2器件的光致掺杂不能长时间维持🛏。将这一差异归结为MoS2和h-BN之间存在一薄层范德华势垒。这一范德华势垒不仅使光致掺杂获得非挥发性，还使其能够受栅压和光照调控✊🏿🛹。在系统分析了MoS2/h-BN场效应晶体管的光致掺杂效应之后🧔🏻♂️，研究人员对其作为突触地行为进行了表征，着重指出其长期抑制行为可以被光照和栅压联合调控👨🏻🦽⬜️。本项研究还对实现具有存储和逻辑功能的杏运探测器有借鉴意义。
